在管道系統設計中，每一個組件的選擇與布局都至關重要，尤其是閘閥、止回閥以及過濾器之間的搭配。今天，艾德默閥門廠家就來解答大家關心的“在閘閥和止回閥之間裝過濾器應用”這一問題。

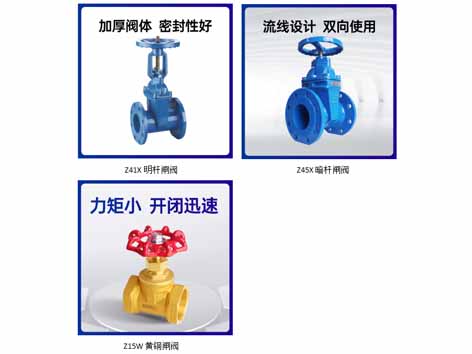

一. 先了解一下閘閥。

⑴像Z15W黃銅閘閥，設計安裝在管道中，主要起隔斷作用，具有密封性好、壓降小的優點，適用于溫度 -20~110℃、公稱壓力 16Bar、口徑 DN15 - DN50 的工況。

⑵Z41X明桿閘閥和Z45X暗桿閘閥同樣用于隔斷，密封性和壓降表現良好，前者工作溫度 20~110℃、公稱壓力 16Bar、口徑 DN50 - DN600，后者工作溫度 -20~110℃、公稱壓力 16Bar、口徑 DN50 - DN600，常用于消防、給排水、空調等領域。

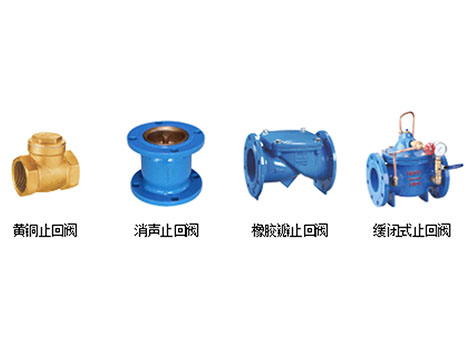

二. 再看止回閥

⑴H44X橡膠瓣止回閥采用全流面積式，水頭損失小、不易堆積雜物、維修簡便，用于給排水系統，可防止池水倒流至給水系統，但不宜用于粘度較大介質，工作溫度 -10~80℃、公稱壓力 16Bar。

⑵H41X消聲止回閥是單向裝置，能無聲關閉，防止水錘現象，工作溫度 -10~80℃、公稱壓力 16Bar。

⑶H14W黃銅止回閥特性與H44X類似，工作溫度 -20~110℃、公稱壓力 16Bar。

⑷300X緩閉式止回閥主要防止介質倒流，工作溫度 -10 - 80℃、公稱壓力 16Bar。

三. 而過濾器方面

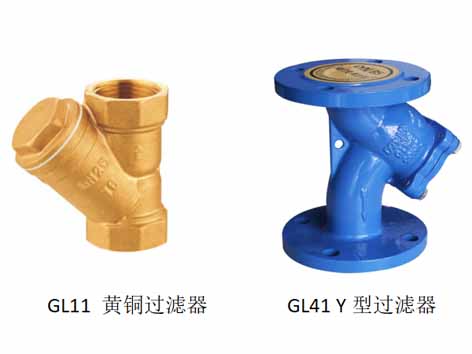

⑴GL41 Y型過濾器和GL11黃銅過濾器都用于收集和防止固體雜質進入管道或其他元件，可分別用于水、油和氣，收集到的雜質無需拆卸過濾器即可清潔。

⑵前者工作溫度 0 - 100℃、公稱壓力 16Bar，后者工作溫度 -20~110℃、公稱壓力 16Bar。

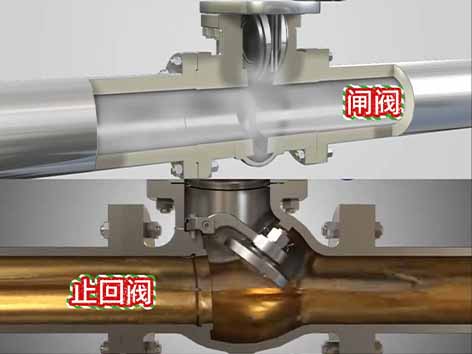

四. 那么，在閘閥和止回閥之間裝過濾器有什么好處呢？

⑴過濾器可以攔阻介質中的固體雜質，防止這些雜質進入止回閥，避免止回閥因雜質卡澀而無法的正常啟閉，從而保證止回閥的可靠性和使用壽命。

⑵同時，也能減少雜質對后續管道和設備的磨損和損壞，降低系統故障率。

五. 不過，在實際應用中，還需要考慮一些因素。

⑴比如過濾器的選型要根據介質的性質、流量以及雜質含量來確定，確保其過濾精度和通流能力滿足系統要求。

⑵另外，安裝位置和方向也要合理，保證過濾器能夠充分發揮作用。

艾德默閥門廠家擁有豐富的行業經驗和技術團隊，能夠根據您的具體需求，為您提供準確的閥門和過濾器選型建議，以及合理的管道系統設計方案，確保您的管道系統穩定運行。
