在工業與民用流體控制系統中，球閥因其結構緊湊、密封可靠、操作靈活等優勢，廣泛應用于暖通空調、供熱、工業管道等領域。然而，球閥的安裝方向是否會影響其性能？不同類型球閥的安裝原則又有何差異？艾德默閥門廠家憑借多年技術積累，解析球閥安裝的核心原則，助力系統穩定運行。

一、球閥安裝方向的核心原則

球閥的安裝方向需結合其結構特性與使用場景綜合判斷，主要遵循以下原則：

⑴全通徑球閥：無方向限制

全通徑球閥（如黃銅球閥）因閥體內部流道與管道內徑一致，流阻較小，通常無需考慮安裝方向。此類閥門適用于供熱、乙二醇輸送、工業油路等場景，其密封性優異，可雙向承壓，安裝時只需確保閥體與管道同軸即可。

⑵V型球閥與調節型球閥：需按流向安裝

若球閥具備流量調節功能（如AFQ系列電動球閥），則需嚴格按介質流向安裝。此類閥門內部閥芯設計為V型切口或特殊流道，反向安裝會導致流量特性失真、調節精度下降，甚至引發振動或泄漏。

⑶單向密封球閥：明確流向標識

部分球閥（如含單向密封結構的型號）會在閥體或法蘭處標注流向箭頭，安裝時需確保介質流動方向與箭頭一致，否則可能影響密封效果。

二、典型應用場景解析：以AFQ電動球閥為例

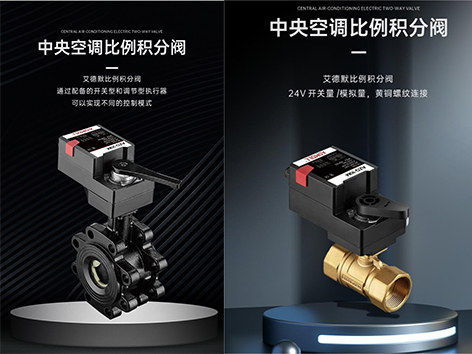

AFQ系列電動球閥是艾德默針對暖通空調系統開發的產品，其安裝方向需結合以下特性：

⑴介質與溫度：適用于水（0-100℃）、熱水、冷凍水等介質，安裝時需避免介質倒流對閥體造成沖擊。

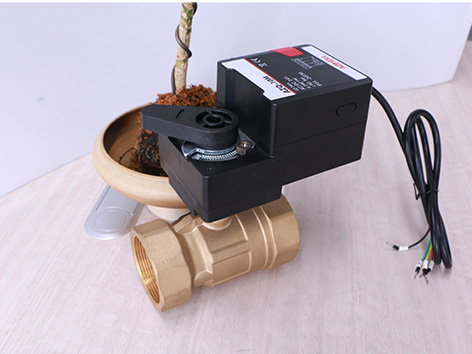

⑵連接方式：DN25-DN50采用螺紋連接（ISO7/1），DN65-DN150 采用法蘭連接（ISO7005/2），需確保連接處無應力集中，避免因管道熱脹冷縮導致閥體變形。

⑶執行器配置：開關型執行器用于通斷控制，調節型執行器需按介質流向安裝，以實現等百分比流量特性（500:1可調比），確保溫度控制的準確性。

三、艾德默球閥：以技術細節保障安裝質量

艾德默閥門廠家從設計源頭優化球閥的安裝友好性，具體體現在：

⑴清晰標識：閥體明確標注公稱壓力（PN16）、口徑、流向箭頭及連接標準，降低安裝錯誤風險。

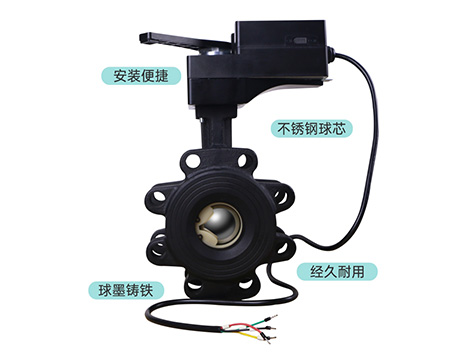

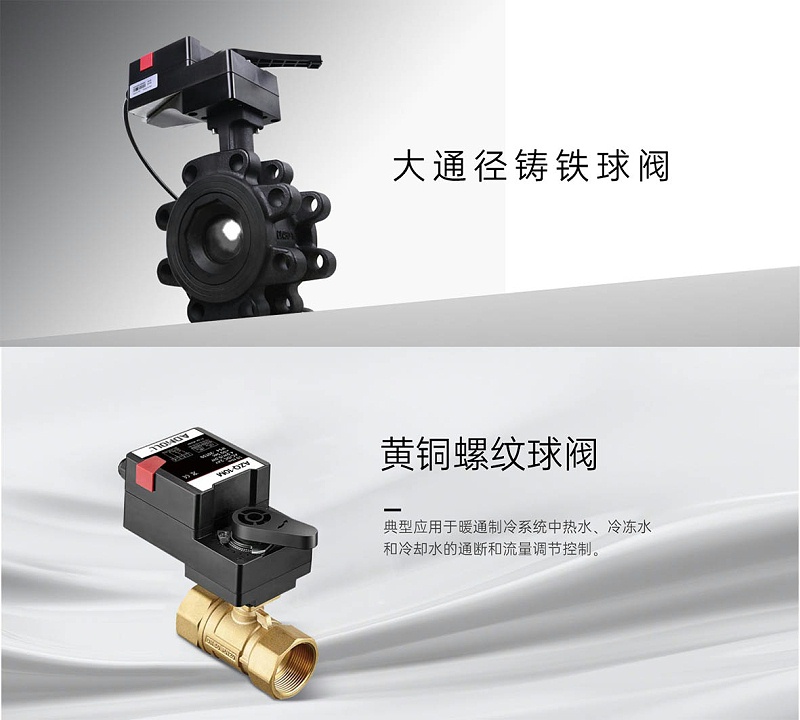

⑵耐腐蝕材質：閥體采用黃銅（DN25-DN50）或球墨鑄鐵（DN65-DN150），閥芯與閥桿為不銹鋼，密封材質為 PTEE/HNBR，適應-10℃至65℃存儲環境及 -10 ℃至100℃工作溫度，減少因環境因素導致的安裝調整需求。

⑶一體式設計：配流碟內置于閥體，提供等百分比流量特性，避免外接部件增加安裝復雜度。

四、安裝避坑指南：用戶常見誤區

誤區一：所有球閥均可雙向安裝

錯誤！調節型球閥反向安裝會導致流量特性曲線偏離，影響系統穩定性。

誤區二：忽略執行器與閥體的匹配性

電動球閥的執行器需與閥體型號嚴格對應，否則可能引發扭矩不足或過載。

誤區三：安裝后不進行泄漏測試

建議安裝后通入低壓介質進行密封性測試，尤其是高溫或腐蝕性介質場景。
