在工業流體控制系統中，蝶閥作為一種重要的截斷和調節設備，其種類繁多，各具特色。其中，渦輪蝶閥和手柄蝶閥作為兩種常見的蝶閥類型，因其各自獨特的結構和操作方式而被廣泛應用于不同領域。

為了幫助大家更好地理解這兩種蝶閥的區別，艾德默閥門廠家將從結構組成、工作原理以及優缺點三個方面進行詳細解答。

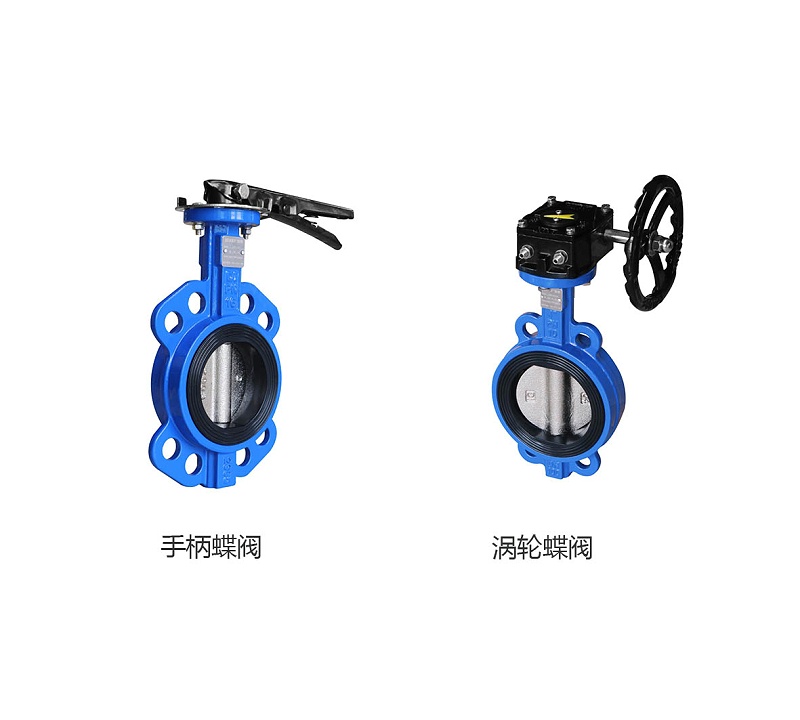

一、結構組成

(1) 手柄蝶閥以其簡約的設計著稱，主要通過一個手柄與閥軸相連，通過旋轉手柄來驅動閥板進行開關操作。這種設計使得手柄蝶閥在小型管道系統中具有較高的靈敏性和便捷性。

(2) 而渦輪蝶閥則采用了更為復雜的傳動機構，其閥軸與渦輪減速器相連，通過旋轉渦輪手柄帶動渦輪減速器，進而驅動閥板進行開關。這種設計不僅提高了蝶閥的傳動效率，還使得渦輪蝶閥在大型管道系統中具有更好的操作性和穩定性。

二、工作原理

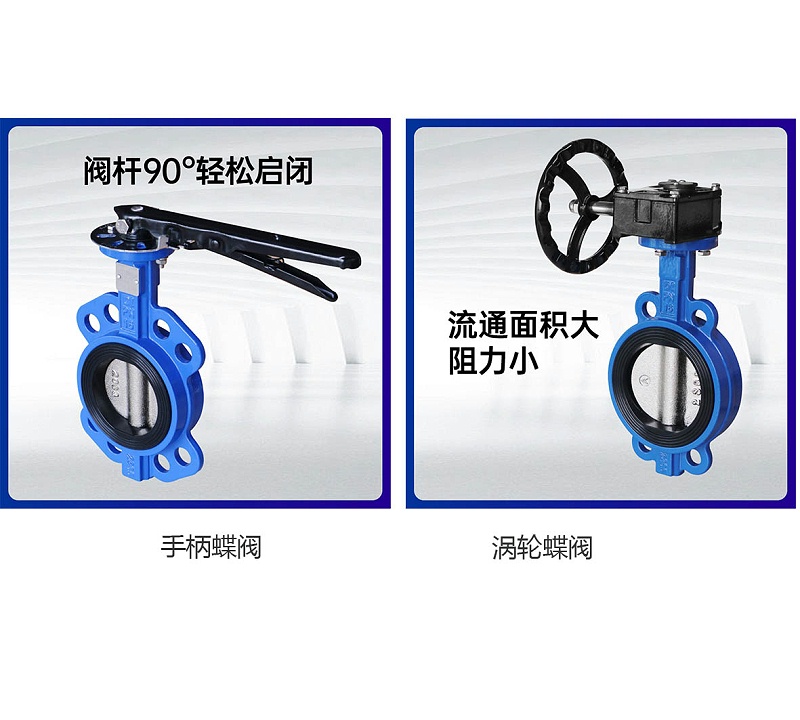

(1) 手柄蝶閥的工作原理相對簡單，當手柄被旋轉時，它會通過閥軸帶動閥板在90度范圍內旋轉，從而實現管道的開啟或關閉。由于手柄蝶閥的結構簡單，其操作也相對輕松快捷。

(2) 而渦輪蝶閥則通過渦輪減速器將手柄的旋轉力轉化為更大的扭矩，從而驅動閥板進行更加平穩、迅速的開關操作。這種設計使得渦輪蝶閥在需要頻繁開關或承受較大壓力差的管道系統中表現突出。

三、優缺點對比

(1) 手柄蝶閥的優點在于其結構簡單、價錢低廉、易于維護，且在小型管道系統中操作便捷。然而，由于其傳動機構相對簡單，手柄蝶閥在承受較大壓力差或需要頻繁開關的場合下可能會顯得力不從心。

(2) 相比之下，渦輪蝶閥則憑借其卓效的傳動機構和穩定的性能，在大型管道系統和需要準確控制的場合中更具優勢。但渦輪蝶閥的價錢相對較高，且維護成本也略高一些。

(3) 此外，無論是手柄蝶閥還是渦輪蝶閥，它們都采用了硫化靠背型閥座設計，確保了良好的密封性能和較長的使用壽命。同時，這兩種蝶閥的閥體、閥板等材料均采用了球墨鑄鐵等高力度材料，確保了其在惡劣工況下的穩定性和可靠性。

綜上所述

渦輪蝶閥與手柄蝶閥各有千秋，選擇哪種類型的蝶閥主要取決于具體的應用場景和需求。艾德默閥門廠家作為 閥門生產廠家，致力于為客戶提供各種高品質的閥門產品和優良的售后服務。
